江蘇居住建筑標準化外窗系統應用技術規程》DGJ32/J157-2017已于18年4月1日起實施，上個版本即2013版同時廢止，具體新版本與舊的版本相比，有哪些內容進行改進和增加呢？今天小編帶大家一起了解一下。
小編認為新規范中除了對標準化外窗體系的尺寸、材料性能參數等方面進行了調整和完善外，還將節能附框設計重新強制納入新版規范中，并對標準化附框的材料性能、安裝、檢測及驗收要求等進行規定。故小編特地將新舊規范進行對比整理，以下將從"標準化門窗"、"標準化附框"及"驗收新要求"三個篇幅進行闡述。
標準化門窗
◆ 增加了標準化洞口尺寸，高度增加了160/170/210三種尺寸，寬度增加了90/120兩種尺寸，其中90cm主要用于廚房、衛生間。
◆ 對不同型材種類的標準化外窗型材截面寬度提出新要求。
◆ 對標準化外窗用鋁合金型材及塑鋼型材壁厚、鋁合金隔熱條、注膠等進行要求。
◆ 對充惰性氣體的中空玻璃性能及技術指標及五金配件、附件、緊固件材質進行要求。
- 中空玻璃（含low-e中空玻璃）：露點<-40℃，可見光投射比≥60%，遮陽系數≥0.6，傳熱系數≤2.0；
- 五金件材質應以奧氏體不銹鋼為主，不得使用鋁制合頁；外窗用連接螺栓、螺釘應使用不銹鋼緊固件；不得采用鋁及鋁合金抽芯柳釘作為外窗構件受力連接緊固件；
- 窗扇用角碼應采用尼龍、鋁角碼等材料，不得使用PVC材料；
- 不得使用酸性密封膠，不得使用PVC密封膠條，應采用三元乙丙橡膠、氯丁橡膠、硅橡膠等熱塑性彈性密封膠條；
- 推拉窗應采用硅化加片毛條，不得使用非硅化毛條和非硅化加片毛條。

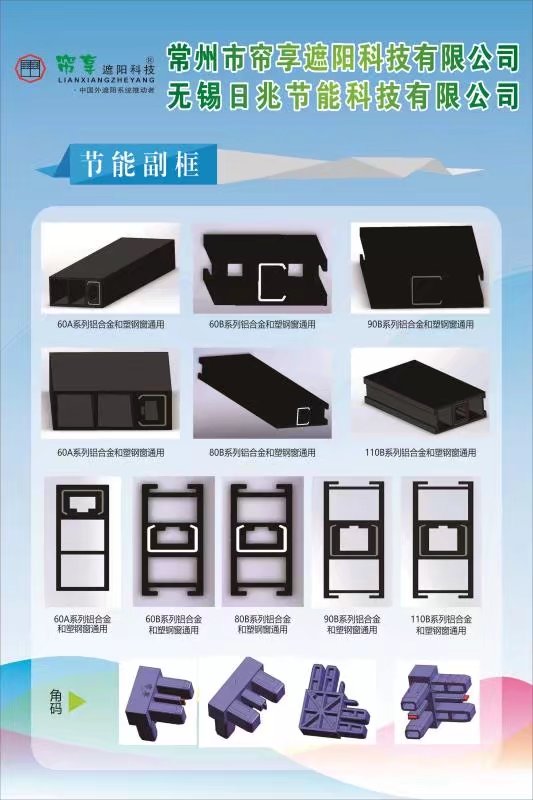

標準化附框
◆ 術語解釋及性能要求
新規范推出披水板及附框壓條的概念，用于標準化外窗安裝定為和披水板的連接固定。
- 【披水板】能承接雨水并能改變雨水流向的構建。披水板用鋁合金材料制作時，板厚不小于1.5mm，用不銹鋼或熱鍍鋅鋼板制作時，板厚不小于1mm。
- 【附框壓條】裝在標準化附框外延四周，用于標準化外窗安裝定位，并與披水板連接的構建。附框壓條用鋁合金材料制作，壁厚不小于1.4mm，高度不小與15mm。
- 【寬附框】及【窄附框】：寬附框，即附框型材寬度能夠覆蓋墻體寬度的標準化附框；窄附框，即附框型材寬度小于墻體寬度且與窗框型材匹配的標準化附框。
- 【前裝（預埋）式】及【后裝式】：前裝式，即在工程墻體洞口位置預埋或在工廠預制裝配式埋板中埋設標準化附框；后裝式，即在現場砌筑的建筑墻體預留洞口中安裝標準化附框。
◆ 附框尺寸及性能新要求
- 2013版規范中要求"附框的寬度尺寸不小于窗框?qū)挾?quot;，新規范中對此提出新的要求：寬度尺寸不小于55mm，尺寸系列宜按照寬度劃分為55/60/65/70/75/80/90/100/110/120；寬附框應根據建筑完成面墻體厚度設計，且應用滴水構造。
- 新規范對于附框的性能要求進行調整。
◆ 附框安裝新要求
- 與2013版規范不同的是，新規范要求"標準化附框固定膨脹螺栓或固定片安裝位置應符合下列要求:兩端距端部100mm，中間點間隔不大于500mm（老規范中要求為600mm）" ；
- 前裝式標準化附框內框尺寸為洞口尺寸。后裝式采用窄附框時，洞口墻面與標準化附框間距15mm，加上標準化附框厚度后保溫層處理總厚度為39mm；后裝式采用寬附框時，洞口墻面與標準化附框間距15mm，標準化附框覆蓋的墻體部位不做保溫層；
- 附框壓條應根據標準化附框尺寸在工廠切割并在附框壓條上安裝二元乙丙膠條；
- 附框壓條與標準化附框采用自攻螺釘緊固時，應采用直徑不小于4mm的自攻螺釘，螺釘安裝尺寸距端頭不大于50mm，兩釘間隔不大于300mm，每邊不少于3個螺釘；
- 安裝后交角部位間隙不應大于0.5mm，并應采用硅酮密封膠密封。
- 后裝法窄附框不采用披水板時，洞口應按《住宅工程質量通病控制標準》DGJ32/J16的要求進行防水處理；采用窗臺披水板時，披水板的安裝應符合下列要求：
披水板的安裝應在外墻保溫施工完成后進行;
披水板安裝坡度不應小于20%。
驗收新要求
◆ 驗收新要求
- 關于工程驗收時需提供文件，除標準化外窗系統材料合格證書外，還應提供標準化外窗（包括外遮陽一體化窗） 和標準化附框2年有效期內的型式檢驗報告（耐候性3年） 等；
- 當工程出現不同企業生產的標準化窗、標準化附框以及標準化外窗系統時，應對每一企業生產的產品抽樣復驗，對安裝的標準化外窗系統進行現場抽樣檢測。
- 玻璃配置為白玻（包內置遮陽中空玻璃）時，復驗項目中遮陽系數和玻璃可見光透射比可不進行復驗；
- 當建筑物按綠色建筑設計或其他建設設計有要求時，應增加窗隔聲性能、遮陽一體化窗增加整窗遮陽系數和采光性能檢測項目。
【常規復驗項目】
氣密性能
水密性能
抗風壓性能
傳熱系數
玻璃遮陽系數
玻璃可見光投射比
中空玻璃露點性能
外遮陽一體化窗除進行上述7項性能復驗外，
還應增加外遮陽抗風壓性能(內置式除外)、
耐疲勞、操作性能。
以上就是小編整理出來的部分新舊規范對比及新規范重點闡述，希望對大家能有所幫助~
